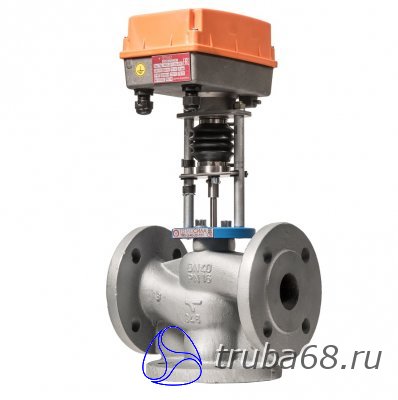

Клапаны 3-х ходовые смесительные регулирующие TRV-3

Область применения: клапаны трехходовые смесительные регулирующие TRV-3 с электрическим исполнительным механизмом предназначены для регулирования расхода воды, растворов этилен/пропиленгликоля ( до 65%) и других негорючих, взрывобезопасных, нетоксичных жидких сред, протекающих по трубопроводу при давлении не более 1,6 МПа, с температурой от плюс 5 до плюс 150 ºС в системах автоматического регулирования технологических процессов.
Рабочая среда: вода, этиленгликоль, пропиленгликоль (концентрация до 65%)
Номинальное давление, МПа: 1,6

Температура рабочей среды, °С: +5…+150
Тип присоединения: фланцевый
Материал корпуса: серый чугун с шаровидным графитом EN JL1040
Запорный узел (плунжер): латунь CW614N
Материал штока и седла канала В: коррозионностойкая сталь ГОСТ 5632-2014
Уплотнение запорного узла: фторопласт Ф4 (для DN15-40)
Уплотнения разгрузочной камеры: резина термостойкая из EPDM

Уплотнение штока: прокладки из EPDM каучука
Пропускная характеристика: A - AB, равнопроцентная; B - AB, линейная

Условное обозначение трехходового регулирующего клапана TRV-3:
TRV-3-X1-X2-X3, например TRV-3-15-2,5-101 Клапан трехходовой смесительный регулирующий фланцевый с условным диаметром 15 мм, с пропускной способностью 2,5 м³/ч, максимальной температурой рабочей среды 150°С, оснащенный приводом TSL-1600-25-1-230-IP67 без датчика положения (тип привода 101).
где:
TRV-3 – Условное обозначение клапана трехходового смесительного регулирующего;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs;
X3 – Маркировка типа привода;

Предлагает купить клапан смесительный регулирующий фланцевый 3-х ходовой TRV-3 в Тамбове по максимально низкой цене.
Являемся дилером по продажам товаров Белорусского завода «Теплосила» в Тамбове и Тамбовской области.

Опросный лист для подбора клапана регулирующего с электроприводом.
Руководство по эксплуатации клапана трехходового смесительного регулирующего TRV-3.

Наименование параметра,
единицы измерения
Значения параметров TRV-3
Диаметр условного прохода, мм 15 20 25 32 40 50 65 80 100 125 150 200



Условная пропускная
способность Кvs, ±10%,
м3/ч,

0,63 6,3  10  16  25  50  80  125  250  315  520
1,25  5 8 12,5  20   31,5 63  100  160    350
1,6  6,3 10  16  25  40
2,5
4
Строительная длина, не более, мм 130 150 160 180 200 230 290 310 350 400 480
Высота клапана с электроприводом, не более, мм  400 405 415  423  509  519  575 595  625   815 825
Ход штока, ±5%, мм
14       30    40/50    40

Товар

НаименованиеКоличество
Клапан регулирующий треходовой смесительный TRV-3 Ду15
Клапан регулирующий треходовой смесительный TRV-3 Ду20
Клапан регулирующий треходовой смесительный TRV-3 Ду25
Клапан регулирующий треходовой смесительный TRV-3 Ду32
Клапан регулирующий треходовой смесительный TRV-3 Ду40
Клапан регулирующий треходовой смесительный TRV-3 Ду50
Клапан регулирующий треходовой смесительный TRV-3 Ду65
Клапан регулирующий треходовой смесительный TRV-3 Ду80
Клапан регулирующий треходовой смесительный TRV-3 Ду100
Клапан регулирующий треходовой смесительный TRV-3 Ду125
Клапан регулирующий треходовой смесительный TRV-3 Ду150
Клапан регулирующий треходовой смесительный TRV-3 Ду200
