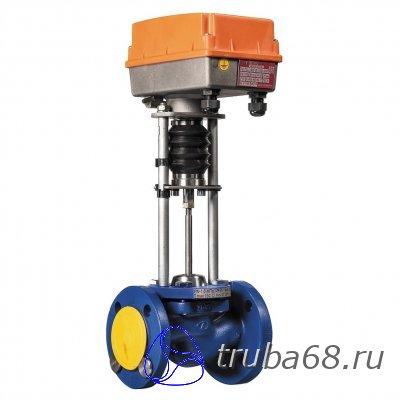

Клапаны 2-х ходовые регулирующие TRV
Область применения: клапаны проходные седельные регулирующие применяются в качестве исполнительных устройств в системах отопления, горячего водоснабжения, а также технологических процессах, в которых необходимо дистанционное управление расходом жидкостей. Управление клапаном осуществляется электрическим исполнительным механизмом (электропривод). Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.
Температура теплоносителя, °С: вода, гликоль +5…+150, пар до +150
Рабочее давление, МПа: 1,6; 2,5
Протечка в затворе, % от Kvs, не более: 0,01-для жидкости; 0,1-для газа
Тип присоединения: фланцевый
Материал корпуса: серый чугун с шаровидным графитом EN JL1040 (для PN 1,6 МПа); высокопрочный чугун EN JL1025 (для PN 2,5 МПа);
Материал крышки: сталь 20
Материал штока, плунжера, седла: нержавеющая сталь 40Х13
Сменный блок уплотнения штока: направляющие – PTFE; прокладки - EPDM;
Уплотнение в затворе: "металл по металлу"
Управление: с помощью привода
Условное обозначение двухходового регулирующего клапана TRV:
TRV-X1-X2-X3-X4, например TRV-40-16-101 Клапан проходной седельный регулирующий фланцевый с условным диаметром 40 мм, с пропускной способностью 16 м3/ч, максимальной температурой рабочей среды 150°С и оснащенный приводом TSL-1600-25-1-230-IP67 без датчика положения (тип привода 101).
где:
TRV – Условное обозначение клапана регулирующего;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs;
X3 – Маркировка типа привода;
X4 – Рабочее давление (1,6 МПа – ничего не указывается, 2,5 МПа – указывается значение 25).
Предлагает купить клапан проходной седельный регулирующий 2-х ходовой TRV в Тамбове по недорогим ценам.
Являемся дилером по продажам товаров Белорусского завода «Теплосила» в Тамбове и Тамбовской области.
Опросный лист для подбора клапана регулирующего с электроприводом.
Руководство по эксплуатации клапана проходного седельного регулирующего TRV.
| Наименование параметров, Единицы измерения |
ЗНАЧЕНИЯ ПАРАМЕТРОВ | |||||||||||
| Условный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|
Максимальная |
0,16 | 1,6 | 2,5 | 6,3 | 10 | 10 | 25 | 40 | 63 | 100 | 100 | 250 |
| 0,25 | 2,5 | 4 | 8 | 12,5 | 12,5 | 40 | 63 | 80 | 125 | 160 | 300 | |
| 0,4 | 4 | 6,3 | 10 | 16 | 16 | 50 | 80 | 100 | 160 | 200 | 360 | |
| 0,63 | 6,3 | 8 | 12,5 | 20 | 20 | 63 | 100 | 125 | 200 | 250 | 450 | |
| 1 | 10 | 16 | 25 | 25 | 160 | 250 | 300 | 500 | ||||
| 1,6 | 32 | 630 | ||||||||||
| 2,5 | 40 | |||||||||||
| 4 | ||||||||||||
| Коэффициент начала кавитации Z | 0,6 | 0,55 | 0,5 | 0,45 | 0,4 | 0,35 | 0,3 | 0,2 | ||||
| Расходная характеристика | линейная составная | |||||||||||
| Ход штока, мм | 10 | 16 | 20 | 22 | 25 | 32 | 40 | 50 | 60 | 50/60 | ||
