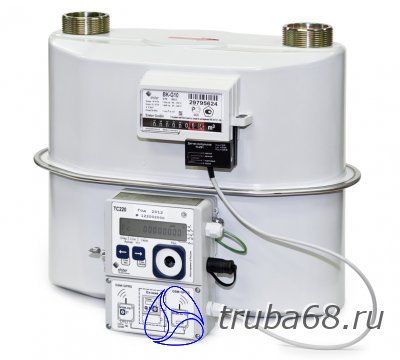

Комплексы для измерения количества газа СГ-ТК-Д на базе диафрагменных счетчиков газа BK

Назначение : коммерческий учет объема природного газа по ГОСТ 5542 и других неагрессивных, сухих и очищенных, одно- и многокомпонентных газов  в единицах приведенного к стандартным условиям объема (количества) посредством автоматической электронной коррекции диафрагменных счетчиков газа BK по температуре и при фиксированных значениях давления и коэффициента сжимаемости газа в трубопроводах газораспределительных пунктов и станций (ГРП, ГРС)
Измеряемая среда : сухие и очищенные газы (природный газ, воздух, азот, аргон и т.п., за исключением кислорода).
Подстановочное значение рабочего давления (избыточное), МПа : до 0,05
Диапазон температуры окружающей среды, °С : от -30 до +60
Погрешность измерения комплекса :
- диапазон расходов от 0,1 Qnom до Qmax : ±1,6%
- диапазон расходов от Qmin до 0,1 Qnom : ± 2,2%
Направление потока газа :
   - левое (слева-направо)
   - правое (справа-налево)
Отличительные особенности :
- взрывозащищённость - комплекс СГ-ТК разрешён для установки во взрывоопасной зоне и имеет маркировку взрывозащищенности «1 Ex ib IIB T4»
Выполняемые функции :

  • Программирование и считывание информации с корректора с помощью оптического порта, установленного на передней панели прибора.
  • Отображение на дисплее текущих измеряемых и рассчитываемых параметров, данных архива.
  • Формирование архива объемом более 2200 записей с интервалом час, день или месяц по рабочему и стандартному объему газа, подстановочному давлению, температуре газа, коэффициенту коррекции. Запись значений в архив происходит по истечении измерительного периода, а также в случае возникновения аварийной ситуации (превышение предельных значений измеряемых параметров) или в случае проведения изменений в настройках корректора.
  • Программирование 2-х цифровых выходов для передачи значений объемов газа в виде импульсов, и/или передачи сообщений об ошибках.
  • Сигнализация о внештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т.п.).
  • Интерфейс дистанционного доступа - RS232/RS485;
  • Дистанционная передача данных архива и технологических данных с помощью программного комплекса «СОДЭК ТС», «СОДЭК Стандарт» или «СОДЭК Экстра»;
  • Возможность подключения модулей телеметрии БП-ЭК-03/Т, БПЭК-04/ТС;
  • Передача SMS сообщений.

Межповерочный интервал, лет : 5

Предлагаем купить комплекс для измерения количества газа СГ-ТК-Д на базе диафрагменных счетчиков газа ВК в Тамбове по максимально низким ценам.

Товар

НаименованиеМежосевое
расстояние
крепежных
отверстий, мм
Минимальный
расход, м3/ч
Номинальный
(рабочий)
расход, м3/ч
Максимальный
расход, м3/ч
Количество
Комплекс для измерения количества газа СГ-ТК-Д 2,5 левый (на базе BK-G 1,6) 110 0,016 1,6 2,5
Комплекс для измерения количества газа СГ-ТК-Д 2,5 правый (на базе BK-G 1,6) 110 0,016 1,6 2,5
Комплекс для измерения количества газа СГ-ТК-Д 4 левый (на базе BK-G 2,5) 110 0.025 2,5 4
Комплекс для измерения количества газа СГ-ТК-Д 4 правый (на базе BK-G 2,5) 110 0,025 2,5 4
Комплекс для измерения количества газа СГ-ТК-Д 6 левый (на базе BK-G 4) 110 0,04 4 6
Комплекс для измерения количества газа СГ-ТК-Д 6 правый (на базе BK-G 4) 110 0,04 4 6
Комплекс для измерения количества газа СГ-ТК-Д 10 левый (на базе BK-G 6) 200мм 200 0,06 6 10
Комплекс для измерения количества газа СГ-ТК-Д 10 левый (на базе BK-G 6) 250 0,06 6 10
Комплекс для измерения количества газа СГ-ТК-Д 10 правый (на базе BK-G 6) 250 0,06 6 10
Комплекс для измерения количества газа СГ-ТК-Д 16 левый (на базе BK-G 10) 250 0,1 10 16
Комплекс для измерения количества газа СГ-ТК-Д 25 левый (на базе BK-G 16) 280 0,16 16 25
Комплекс для измерения количества газа СГ-ТК-Д 40 левый (на базе BK-G 25) 335 0,25 25 40
Комплекс для измерения количества газа СГ-ТК-Д 65 левый (на базе BK-G 40) 570 0,4 40 65
Комплекс для измерения количества газа СГ-ТК-Д 100 левый (на базе BK-G 65) 680 0,65 65 100
Комплекс для измерения количества газа СГ-ТК-Д 160 левый (на базе BK-G 100) 800 1,0 100 160
