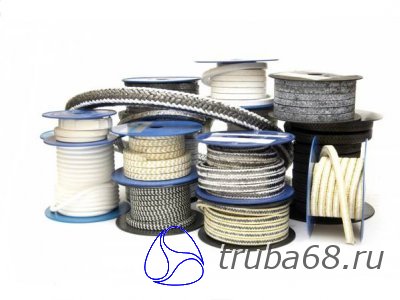

Безасбестовые и графитовые набивки

Набивки безасбестовые ТУ 2573-001-70394874-2006г

Наименование

Параметры

Наименование

Т, ˚С
темпер.
среды

Р, Мпа
давл.
 среды

V, м/с
скорость
скольж.

рн

Среды

Тип 11

-250+650

25

0-8

0-14

Вода, углеводороды, смазочное масло,
 термальное масло, органические растворители.

Набивка из гибкого графита армированная ХБ нитью.
Назначение:
Для уплотнения валов высокоскоростных центоробежных насосов с минимальными протечками для охлаждения.

Тип 11-2

-250+280

25

0-8

0-14

Различная горячая вода, углеводороды,
смазочное масло, термальное масло,
органические растворители.

Набивка из гибкого графита пропитанная ПТФЭ(политетрафторэтилен) суспензией.
Назначение:
Для уплотнения валов центробежных и плунжерных насосов при температурах до 300˚С.

Тип 12

-250+650

30

0-8

0-14

Пар, вода, перегретый пар, химические среды,
нефтепродукты (кроме сильных окислителей).

Набивка из гибкого графита и ПТФЭ экспандированного графитом.
Назначение:
Центробежные насосы, арматура, мешалки.

Тип 13 С

-250+650

30

0-8

0-14

Вода, Техн. вода, воздух, пар, перегретый пар, нефтепродукты, слабые кислоты и основания, масла, растворители, мазут, кроме сильных окислителей.

Набивка из гибкого графита армированная стекловолокном.
Назначение:
Для насосов и арматуры с горячими, агрессивными средами.

Тип 14

-250+650

30

0-8

0-14

Пар, вода, горячие и агрессивные среды,
кроме сильных окислителей и абразивных сред, разбавленных сильных кислот, сильных щелочей, тяжелые нефтеродукты.

Набивка из гибкого графита армированная инконелевой высокотермостойкой проволокой.
Назначение:
Для запорной и регулирующей арматуры с горячими, агрессивными средами.

Тип 14-1

-250+650

30

0-8

0-14

Пар, вода, перегретый пар, химические среды,
нефтепродукты (кроме сильных окислителей), щелочи, кислоты, органические растворители, углеводороды, высокотемпературная среда.

Набивка из армированных инконелевой (высокотермостойкой) проволокой графитовых нитей, оплетенная инконелевой сеткой.
Назначение:
Запорная арматура, фланцы, разъемы.

Тип 14-2

-250+650

30

0-8

0-14

Пар, вода, перегретый пар, химические среды,
нефтепродукты (кроме сильных окислителей), щелочи, кислоты, органические растворители, углеводороды, высокотемпературная среда.

Набивка из нитей гибкого графита, армированных и оплетенных инконелевой (высокотермостойкой) проволокой.
Назначение:
Запорная арматура, фланцы, разъемы.

Тип 15

-250+260

25

0-8

0-14

Пар, Вода, минеральные масла, щелочи,
кислоты, нефть и нефтепродукты.

Набивка из нитей терморасширенного графита армированная ХБ нитью пропитанная ПТФЭ суспензией.
Назначение:
Центробежные насосы, смесители, миксеры, мешалки, запорная арматура, фланцы и разъемы.

Тип 21

-50+260

15

0-15

1-13

Пар, вода, растворители, слабые
 растворы кислот, щелочей,
углеводороды, масла до T=300˚С.

Набивка из углеродного волокна пропитанная ТФЭ(тетрафторэтилен) суспензией.
Назначение:
Универсальная набивка для насосов и запорной арматуры.

Тип 22

-50+260

15

0-15

1-13

Вода, пар, морская вода, соли, растворы,
 фабричные отходы, минеральные масла, нефть.

Набивка из углеродного волокна графитонаполненная, пропитанная ПТФЭ суспензией.
Назначение:
Центробежные, плунжерные и поршневые насосы, смесители, миксеры, запорная арматура.

Тип 22-1

-50+260

15

0-15

1-13

Вода, пар, морская вода, соли, растворы,
 фабричные отходы, минеральные масла, нефть.

Набивка из углеродного волокна графитонаполненная. Сделана из чистого термостойкого углеродного волокна и наполнена графитом.
Назначение:
Центробежные, плунжерные и поршневые насосы, смесители, миксеры, запорная арматура.

Тип 22-2

-200+600

25

0-25

0-14

Для кислот, щелочей, газов,
нефтепродуктов, растворителей,
за исключением окислителей и сред,
не совместимых с графитом.

Набивка из высокотемпературного углеродного волокна, пропитанного графитовой суспензией.
Назначение:
Для насосов и арматуры с горячими средами.

Тип 31

-100+280

25

0-15

2-12

В химии, нефтепереработке,
целлюлозно-бумажной и пищевой
промышленности. Особенно подходит
 для абразивных и кристаллизующихся сред.

Из арамидных (кевларовых) волокон, пропитанных фторопластовой суспензией.
Назначение:
Для центробежных и поршневых насосов и арматуры.

Тип 32

-100+280

25

0-20

2-14

Газы, вода, морская вода, сточные воды,
 разбавленные кислоты, растворы
неоргганических и органических солей,
 щелочные растворы, нефтепродукты,
 масла, животные жиры, органические
соединения, амины, нитриты.

Набивка из ПТФЭ-графитовой нити с оплетенными гранями из арамидного волокна (кевлар).
Назначение:
Центробежные и плунжерные насосы, установки высокого давления, арматура, фланцы и разъемы.

Тип 33

-100+280

25

0-20

2-14

Газы, вода, морская вода, сточные воды,
 разбавленные кислоты, растворы
неоргганических и органических солей,
 щелочные растворы, нефтепродукты,
 масла, животные жиры, органические
соединения, амины, нитриты, абразивы, известь, песок, твердые вещества.

Набивка из ПТФЭ-гафитовой нити и арамидного волокна (кевлар) (плетеная зеброй).
Назначение:
При высоких давлениях и температурах, в плунжерных насосах.

Тип 41

-200+280

15

0-8

0-14

Агрессивные химические среды.

Набивка изчистых волокон ПТФЭ (тефлон).
Назначение:
В арматуре, где не допускается загрязнение рабочей среды. Применяется в фармацевтической, химической, целлюлозно-бумажной, текстильной и пищевой промышленности.

Тип 42

-200+280

15

0-8

0-14

Химические среды, кроме расплавленных
щелочных металлов и элементарного фтора
 при высоких давлениях и температурах;
 в фармацевтической, пищевой промышленности.
Допускается для применения в жидком кислороде.

Набивка из волокон экспандированного фторопласта (ПТФЭ), пропитанных фторопластовой суспензией (ПТФЭ).
Назначение:
Для центробежных и поршневых насосов и арматуры.

Тип 43

-200+280

15

0-8

0-14

Вода, пар, растворители (кроме царской водки,
 кипящей азотной кислоты и фтора).

Набивка из ПТФЭ-графитовой нити. Состоит из ПТФЭ пряжи, содержащей внедренный графит. Соответствует волокну GFO.
Назначение:
В широком диапазоне насосов, миксеры, автоклавы. Издели одобрено для использования в пищевой промышленности.

Тип 43-1

-200+280

20

0-20

0-14

Для всех рабочих сред за исключением
особо сильных окислителей, таких как олеум, дымящая азотная кислота, царская водка и фтор.

Набивка из волокон экспандированного графитонаполненного фторопласта ПТФЭ.
Назначение:
Для уплотнения сальниковых камер насосов, перекачивающих растворы щелочей и кислот.

Тип 44

-250+280

25

0-8

0-14

Вода, пар, растворители, сероводород.

Набивка из ПТФЭ нити и графитой нити. Изготавливается путем переплетения нитей ПТФЭ и графита.
Назначение:
Используется в оборудовании для производства пищевых продуктов, в фармацевтике, нефтехимической и бумажной отраслях промышленности. Широко используется при уплотнении узлов, где не допускается загрязнение.

Тип 44 GFO

-200+280

15

0-8

0-14

Пар, вода, горячие и агрессивные среды
 кроме сильных окислителей и абразивных
сред,  разбавленных сильных кислот, сильных щелочей, тяжелые нефтепродукты.

Набивка из гибкого графита армированная ХБ нитью, с угловой (НУ) или чередующихся (НЧ) оплеткой из экспандированного графитонаполненного фторопласта с силиконовой пропиткой GORE GFO.
Назначение:
Для центробежных и поршневых насосов и арматуры.

Тип 44 С

-250+650

25

0-8

0-14

Пар, вода, горячие и агрессивные среды
 кроме сильных окислителей и абразивных
сред,  разбавленных сильных кислот, сильных щелочей, тяжелые нефтепродукты.

Набивка из гибкого графита армированная стеклонитью с угловой оплеткой из экспандированного фторопласта.
Назначение:
Для центробежных и поршневых насосов и арматуры.

Тип 44 СП

-250+650

25

0-8

0-14

Пар, вода, горячие и агрессивные среды
 кроме сильных окислителей и абразивных
сред,  разбавленных сильных кислот, сильных щелочей, тяжелые нефтепродукты.

Набивка из гибкого графита армированная стеклонитью, с угловой оплеткой из экспандированного фторопласта GORE PO с силиконовой пропиткой.
Назначение:
Для центробежных и поршневых насосов и арматуры.

Тип 45

-200+280

20

0-20

0-14

Вода, пар, морская вода,нефтепродкты,
 кислоты, щелочи, солевые растворы, масла.

Набивка из волокон экспандированного фторопласта ПТФЭ с сердечником из силиконового шнура.
Назначение:
Для центробежных и поршневых насосов и арматуры. Эффективна в качестве уплотнения крышек цистерн, фланцы, разъемы, запорная арматура.

Тип 46

-100+280

25

0-20

2-14

Для всех рабочих сред за исключением
особо сильных окислителей.

Набивка из гибкого графита армированная стеклонитью, с угловой оплеткой из армидного волокна (кевлар),  пропитанная фторопластовой суспензией (ПТФЭ).
Назначение:
Для центробежных и поршневых насосов и арматуры.

Тип 46 GFO

-200+280

15

0-8

0-14

Пар, вода, горячие и агрессивные среды
 кроме сильных окислителей и абразивных
сред,  разбавленных сильных кислот, сильных щелочей, тяжелые нефтепродукты.

Набивка из гибкого графита армированная стеклонитью, с угловой оплеткой из экспандированного графитонаполненного фторопласта с силиконовой пропиткой GORE GFO (или плетеная из чередующихся нитей).
Назначение:
Для центробежных и поршневых насосов и арматуры.

Тип 47

-100+280

25

0-8

0-14

Масла, продукты нефтепереработки,
 кристаллизующиеся растворы солей,
 абразивные среды.

Плетеная из волокон экспандированного графитонаполненного фторопласта с силиконовой пропиткой (GFO) и арамидных, пропитанных фторопластовой суспензией.
Назначение:
Для центробежных и поршневых насосов и арматуры.

Тип 48

-100+280

25

20

2-13

Масла, продукты нефтепереработки,
 кристаллизующиеся растворы солей,
 абразивные среды.

Плетеная из чередующихся волокон экспандированного графитонаполненного фторопласта с силиконовой пропиткой (GFO) и арамидных, пропитанных фторопластовой суспензией.
Назначение:
Для центробежных и поршневых насосов и арматуры.

Тип 51

-50+1260

30

1

0-14

Нефть, масла, растворители и большинство
 химикалий, кроме самых сильных кислот и щелочей.

Набивка из керамики армированная стеклонитью или стальной проволокой.
Назначение:
Используется в системах работающих при высоких температурах и давлениях, является превосходной заменой асбесту.
