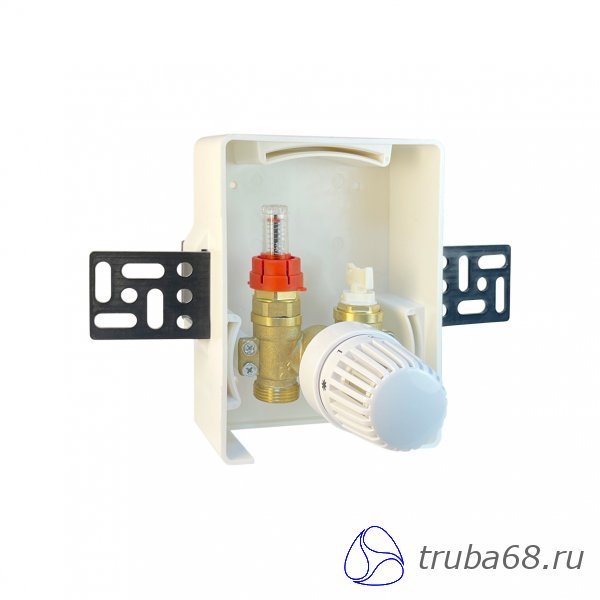

Терморегулирующий монтажный комплект BOX 5
Назначение и область применения: для регулирования температуры помещения с помощью наружной термостатической головки. Используется в низкотемпературных системах отопления до 55 ºС, а также для расширения систем теплого пола. Применяется в тех случаях, когда теплый пол устанавливается на ограниченном участке, обслуживаемом одной петлёй, где используется устройство распределительного коллектора с насосно-смесительным узлом. Имеет в конструкции расходомер - балансировочный и запорный клапан для регулирования объемного расхода. Для упрощения гидравлической настройки в верхней части клапана настраивается номинальный объемный поток в л/мин. В целях контроля, настроенный таким образом расход считывается со шкалы. Балансировочный клапан также служит для запирания.
Рабочее давление, бар: 10
Температура рабочей среды, °С: 70
Диапазон настройки регулятора температуры окружающей среды, °С: 0-28
Допустимая температура среды, окружающей клапан, °С: 0-45
Расстояние между осями выходов, мм: 50
Диаметр подключения: ¾" наружняя резьба, евроконус
Глубина установки бокса для монтажного комплекта, мм: 60
Средний полный срок службы, лет: 15
Описание и принцип работы: ВОХ 5 представляет собой бокс, содержащий в себе монтажный узел для регулирования температуры теплоносителя в системе низкотемпературного отопления или в системе теплого пола относительно температуры помещения. Термостатическая головка снабжена термостатом наполненным жидкостью.
Применяется для регулирования температуры воздуха в помещении:
- шкала термостата от 0 до 5;
- диапазон температуры от 0 ºС до 28 ºС.
Настроечный клапан с расходомером используется для балансировки петли при наладке системы. Регулировка производится вручную вращением настроечной черной ручки в основании шкалы расходомера, клапан устанавливается только на подающем коллекторе. Ручной воздухоотводчик используется для удаления из системы воздуха и накопившегося газа с помощью ключа Маевского (входит в комплект поставки).
Предлагаем купить Терморегулирующий монтажный комплект BOX 5 в Тамбове по максимально низкой цене.
Технический паспорт Терморегулирующий монтажный комплект VF.BOX.5.0
