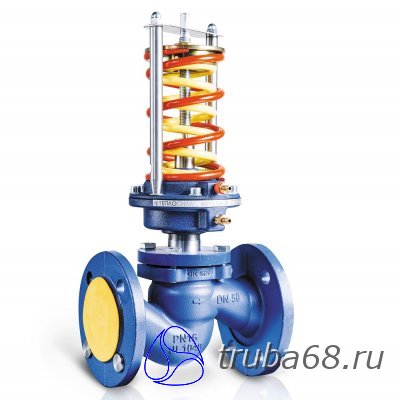

Регуляторы перепада давления RDT

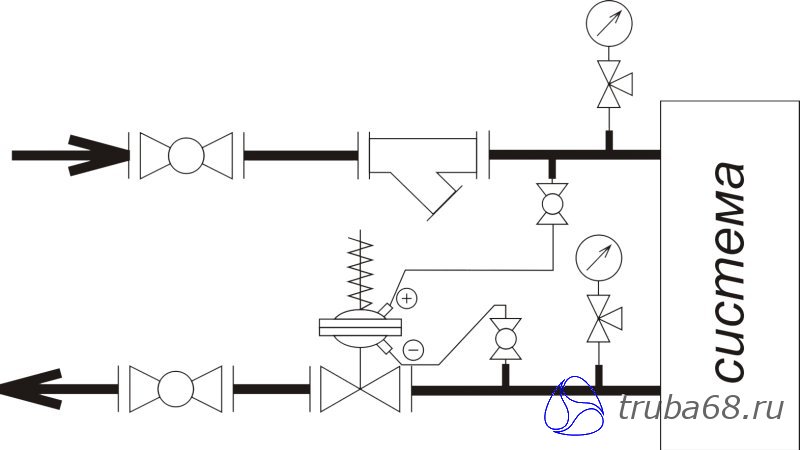

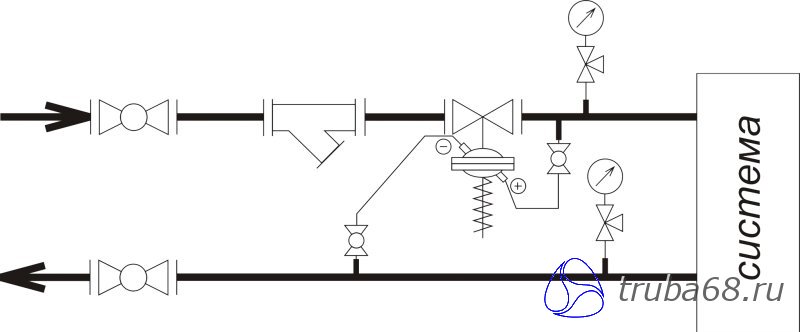

Область применения: предназначен для автоматического поддержания заданного перепада давления между подающим и обратным трубопроводом в контурах отопления, горячего водоснабжения, вентиляции, в тепловых пунктах объектов теплоснабжения.
Рабочая среда: вода, водяной пар, растворы этилен/пропиленгликоля (до 65%) и других негорючих, взрывобезопасных, нетоксичных жидких сред. (Клапаны могут использоваться для работы на сжатый воздух со следующими параметрами среды: - температура до +80 ºС; - давление до 1,6 МПа)
Давление среды, МПа: 1,6; 2,5
Температура рабочей среды, °С: +5... +150
Тип присоединения: фланцевый
Исполнение: нормально открытый, для поддержания постоянного давления или перепада давлений «после себя».
Материал корпуса: серый чугун с шаровидным графитом PN-EN 1040
Запорный узел (конус и седло): коррозионностойкая сталь ГОСТ 5632-2014
Мембрана и уплотнения: резина термостойкая из EPDM
Направляющие втулки: фторопласт
Зона пропорциональности, % от верхнего предела настройки, не более: 6
Относительная протечка, % от Kvs, не более: 0,05 - для жидкости, 0,5 - для газа
Условное обозначение регулятора перепада давления RDT:
RDT-X1-X2-X3, например RDT-1,1-15-2,5 Регулятор перепада давления прямого действия условным диаметром 15 мм, с пропускной способностью 2,5 м³/ч, максимальной температурой рабочей среды +150°С, рабочим давлением 1,6 МПа, с диапазоном настройки регулятора 1.1 (0,16 – 1,8 бар).
где:
RDT – Условное обозначение регулятора перепада давления;
X1 – исполнение диапазона настройки регулятора;
X2 - значение условного диаметра;
X3 – Условная пропускная способность Kvs;
X4 – рабочее давление (1,6 МПа - ничего не указывется, 2,5 МПа - указывается значение 25).
Предлагает купить Регулятор перепада давления прямого действия RDT в Тамбове по максимально низкой цене.
Являемся дилером по продажам товаров Белорусского завода «Теплосила» в Тамбове и Тамбовской области.
Опросный лист для подбора Регулятора перепада давления прямого действия RDT.
Руководство по эксплуатации Регулятора перепада давления прямого действия RDT.
| Наименование параметра, единицы измерения |
Значения параметров | |||||||||||
| Условный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Максимальная условная пропускная способность Kvs, м³/час |
0,25 | 2,5 | 4 | 6,3 | 10 | 16 | 25 | 32 | 63 | 100 | 160 | 250 |
| 0,4 | 4 | 6,3 | 10 | 16 | 20 | 32 | 40 | 80 | 125 | 200 | 300 | |
| 0,63 | 6,3 | 8 | 12,5 | 20 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | |
| 1 | 8 | 10 | 16 | 25 | 32 | 50 | 80 | 125 | 200 | 280 | 450 | |
| 1,6 | 100 | 160 | 500 | |||||||||
| 2,5 | 560 | |||||||||||
| 4 | 630 | |||||||||||
| Коэффициент начала кавитации, Z | 0,6 | 0,55 | 0,5 | 0,45 | 0,4 | 0,35 | 0,3 | 0,2 | ||||
| Исполнение диапазона настройки регулятора, бар (МПа) | ||||||||||||
| 0,1 | 0,08…0,9 (0,008…0,09) - оранжевая пружина | |||||||||||
| 1,1 | 0,16…1,8 (0,016…0,18) - оранжевая пружина | |||||||||||
| 1,2 | 0,24...3,0 (0,024…0,30) - серая пружина | |||||||||||
| 1,3 | 0,4...4,8 (0,04…0,48) - оранжевая пружина + серая пружина | |||||||||||
| 2,1 | 0,5...5,8 (0,05…0,58) - красная пружина | |||||||||||
| 2,2 | 0,9...10,0 (0,09…1,0) - желтая пружина | |||||||||||
| 2,3 | 1,4...15,8 (0,14…1,58) - красная пружина + желтая пружина | |||||||||||
