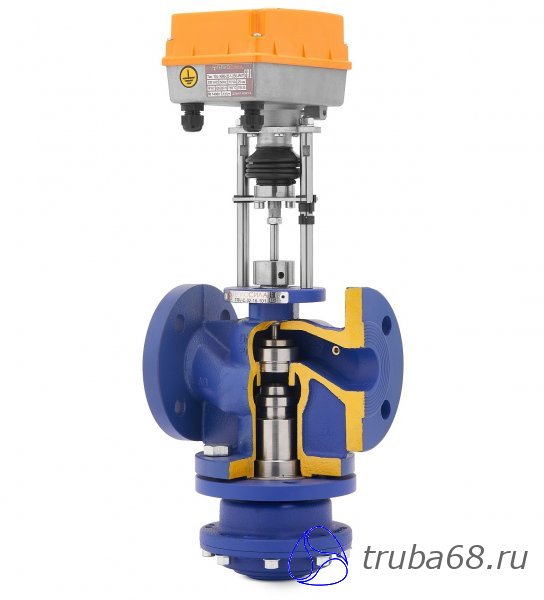

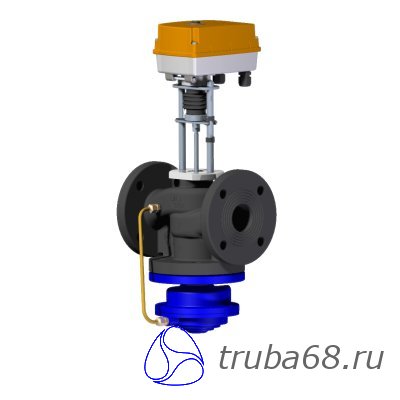

Клапаны комбинированные регулирующие-регуляторы давления TRV-C
Область применения: клапаны комбинированные TRV-C являются комбинацией седельного регулирующего клапана и автоматического регулятора давления - ограничителя расхода прямого действия с мембраной и рабочей пружиной. Клапан поставляется в виде моноблока, включая импульсную трубку между клапаном и регулятором. Оснащенный электроприводом клапан комбинированный является регулирующим клапаном с автоматическим ограничением предельного расхода для применения в системах централизованного теплоснабжения. Регулирующая мембрана поддерживает на клапане перепад давлений 0,02МПа.
Среда: вода, этиленгликоль и пропиленгликоль (концентрация до 65%)
Температура теплоносителя, °С: +5…+150
Номинальное давление, МПа: 1,6
Протечка в затворе, % от Kvs, не более: 0,01
Тип присоединения: фланцевый
Материал корпуса: серый чугун с шаровидным графитом EN-JL1040
Материал направляющего штока: PTFE
Материал седла, тарелки диафрагменного блока, поршеня, плунжера, штока, корпус регулятора: нержавеющая сталь 40Х13
Материал уплотнения штока: EPDM
Мембрана: EPDM на тканевой основе
Коэффициент начала кавитации Z: 0,55
Фиксированный перепад давлений на ограничителе расхода, МПа: 0,02
Пропускная характеристика: Линейная составная
Ход штока, мм: 14
Авторитет клапана: 100% в диапазоне допустимых расходов
Минимально допустимый перепад давлений на комбинированном клапане ?Pmin, бар: ≥ 0,8
Монтажные положения: любое кроме расположения электроприводом вниз
Условное обозначение комбинированного клапана TRV-C:
TRV-С-X1-X2-X3, например TRV-C-40-25-101 Клапан комбинированный седельный регулирующий фланцевый с условным диаметром 40 мм, с пропускной способностью 25 м³/ч, максимальной температурой рабочей среды 150°С, рабочим давлением 1,6 МПа, оснащенный электроприводом TSL-1600-25-1-230-IP67 (тип привода 101).
где:
TRV-С – Условное обозначение комбинированного клапана TRV-С;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs;
X3 – Маркировка типа электропривода;
Предлагает купить клапан комбинированный регулирующий-регулятор давления TRV-C в Тамбове по максимально низкой цене.
Являемся дилером по продажам товаров Белорусского завода «Теплосила» в Тамбове и Тамбовской области.
Руководство по эксплуатации клапана проходного седельного регулирующего TRV-C.
Наименование параметров, единицы измерения | Значения параметров | ||
Диаметр условного прохода, DN, мм | 32 | 40 | 50 |
Максимальная условная пропускная способность Kvs, м³/час |
16 | 25 | 32 |
Диапазон настройки предельного расхода, м³/час | 1-8,5 | 1,5-15 | 2-20 |
Максимальный расход, м³/час* | 12,5 | 20 | 25 |
