Комплект для заделки стыков труб в ППУ изоляции для термоусаживаемой муфты
Назначение : для устройства стыка предварительно изолированных труб и фасонных частей при помощи термоусаживаемой муфты и последующей защиты трубы от коррозии и обеспечения герметичности.
Процесс монтажа : трубы стальные в ППУ изоляции производятся таким образом, что наружная теплоизоляция стальной трубы, состоящая из теплоизоляционного слоя пенополиуретана (ППУ) и наружной защитной оболочки (полиэтиленовой или стальной) не закрывает всю поверхность трубы по длине. Для сварки труб и фасонных изделий между собой в процессе монтажа на концах предизолированных труб специально остается технологический не изолированный участок — на стальной трубе диаметром до 219 мм включительно не изолированные концы составляют по 150 мм, а на трубах больших диаметров по 210 мм соответственно. После сварки труб и фасонных элементов трубопровода по всей его длине образуются голые промежутки между теплоизоляционным слоем трубопровода (стыки), которые необходимо заделать. Для этого используются комплекты изоляции стыков труб в ППУ изоляции с применением муфты термоусаживаемой. Монтаж муфты термосаживаемой производится поэтапно. Сначала производится соединение проводников-индикаторов в стыковом соединении для последующего включения системы контроля за состоянием герметичности трубопроводной системы в ППУ изоляции (системы ОДК). После соединения проводников монтируется муфта термоусадочная и на последнем этапе производится запенивание компонентами пенополиуретана (ППУ) пространства между внутренней стальной трубой и наружной полиэтиленовой муфтой.
Работы по тепло – гидроизоляции стыков с помощью КЗС следует производить после гидравлических испытаний трубопроводов на прочность и герметичность и проверки работоспособности СОДК.

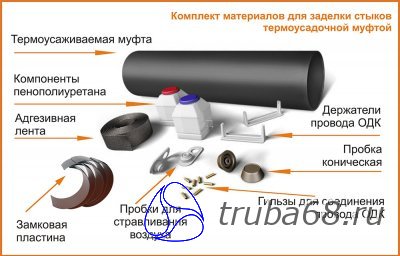

Комплект поставки и назначение :
- Комплект для заливки стыка : готовый к применению продукт, состоящий из компонентов ППУ А (полиол) + Б (изиционат) : служит для тепловой изоляция стыка.
- Лента термоусаживаемая : служит для гидроизоляции муфт. Нахлест не менее 100мм.
- Лента клеевая (термоклей, адгезив) : используется для адгезии муфты и оболочки. Накладывают в нахлест с напуском 10 мм.
- Пластина замковая : служит для крепления термоусаживаемой ленты.
- Пробка дренажная : служит для выхода воздуха и предохранения потери компонентов ППУ после запенивания стыка. Для оболочки до ø 250 мм включительно - 1 шт, для оболочки ø 315 мм и более - 2 шт.
- Пробка герметизирующая : служит для герметизация заливочных отверстий в термоусаживаемой и полиэтиленовой муфтах. Для оболочки до ø 250 мм включительно - 1 шт, для оболочки ø 315 мм и более - 2 шт.
- Держатели провода СОДК (подставка для проводников) : служит для крепления проводников СОДК после соединения. Для оболочки до ø 426 мм включительно - 4 шт, для оболочки ø 530 мм и более - 8 шт.
- Гильза обжимная медная луженая : соединяют или наращивают на стыках сигнальные проводники СОДК, а также проводники с кабелем в контрольных узлах. Для оболочки до ø 426 мм включительно - 3 шт, для оболочки ø 530 мм и более - 5 шт.
Температура окружающей среды при монтаже КЗС, не ниже, °С : -10
Предпочтительная температура применения компонентов ППУ, не ниже, °С : +15
